Não consegue colocar DR na casa inteira agora? Entenda como priorizar os circuitos mais importantes e por que a proteção contra fuga de corrente pode fazer diferença justamente onde existe água.

Você já reparou que alguns dos equipamentos mais utilizados dentro de casa ficam justamente perto de água?

Tem o chuveiro elétrico no banheiro.

A máquina de lavar na lavanderia.

A torneira elétrica na cozinha.

A bomba, a torneira ou outros equipamentos em áreas de serviço.

E água e eletricidade são uma combinação que exige muito cuidado.

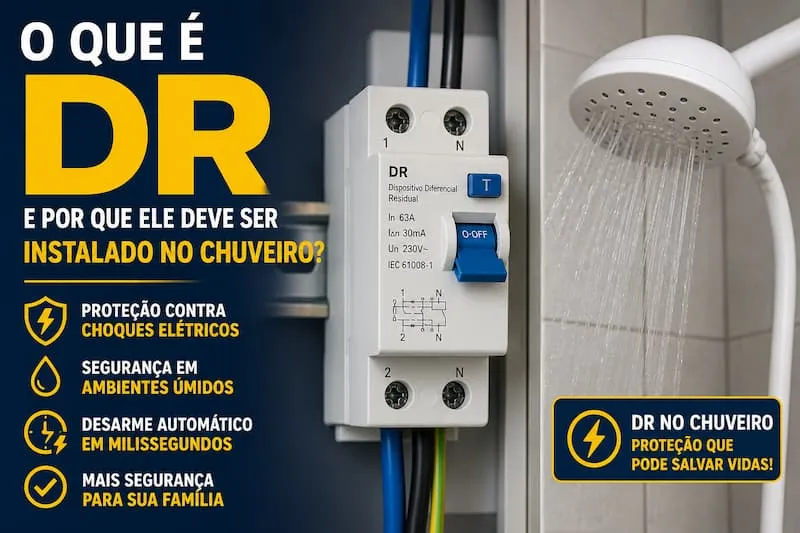

É justamente nesse ponto que entra o dispositivo diferencial residual, conhecido popularmente como DR.

Muita gente sabe que existe, mas não sabe exatamente para que serve.

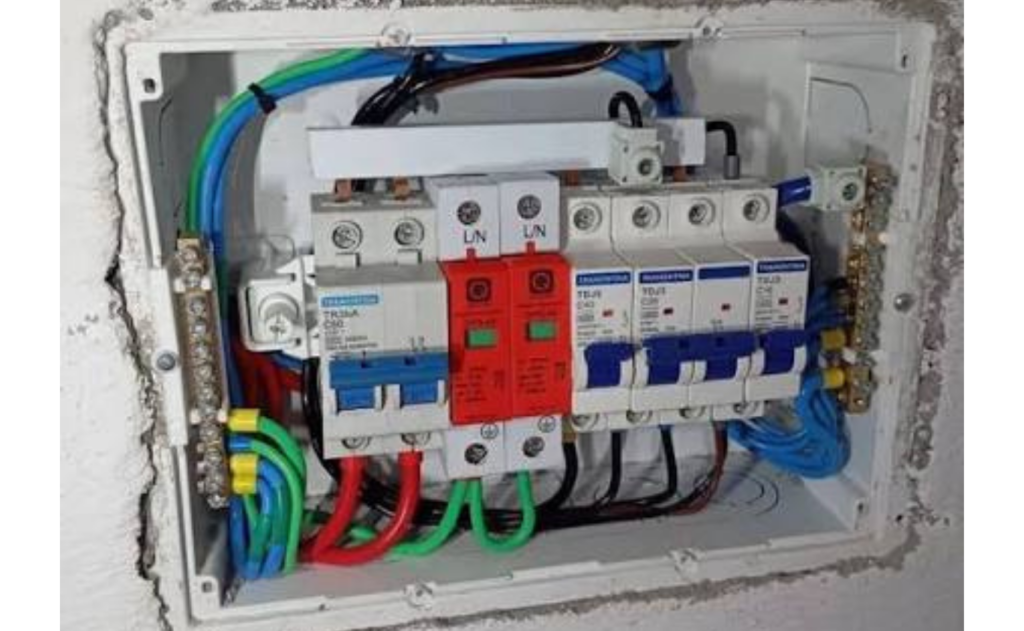

Outras pessoas até gostariam de instalar, mas olham para o quadro elétrico da casa e pensam:

“Agora não tenho dinheiro para reformar toda a instalação.”

E aqui existe uma questão importante.

A impossibilidade de fazer toda a instalação de uma vez não significa que você deva ignorar a proteção.

A instalação precisa ser avaliada por profissional habilitado, mas é possível planejar a proteção por circuitos, priorizando os pontos em que a própria NBR 5410 prevê proteção adicional contra choques.

O que é o DR?

O Dispositivo Diferencial Residual monitora a corrente que circula pelo circuito e identifica diferenças entre a corrente que sai e a que retorna.

Quando uma parte da corrente encontra outro caminho — por exemplo, uma fuga para a terra — o dispositivo pode detectar essa diferença e interromper o circuito.

É exatamente essa característica que faz o DR ser importante para a proteção contra choques elétricos.

Em termos simples:

o disjuntor comum olha principalmente para sobrecorrente e curto-circuito; o DR olha para corrente diferencial, ou fuga.

São funções diferentes.

DR não é a mesma coisa que disjuntor comum

Essa é uma confusão muito comum.

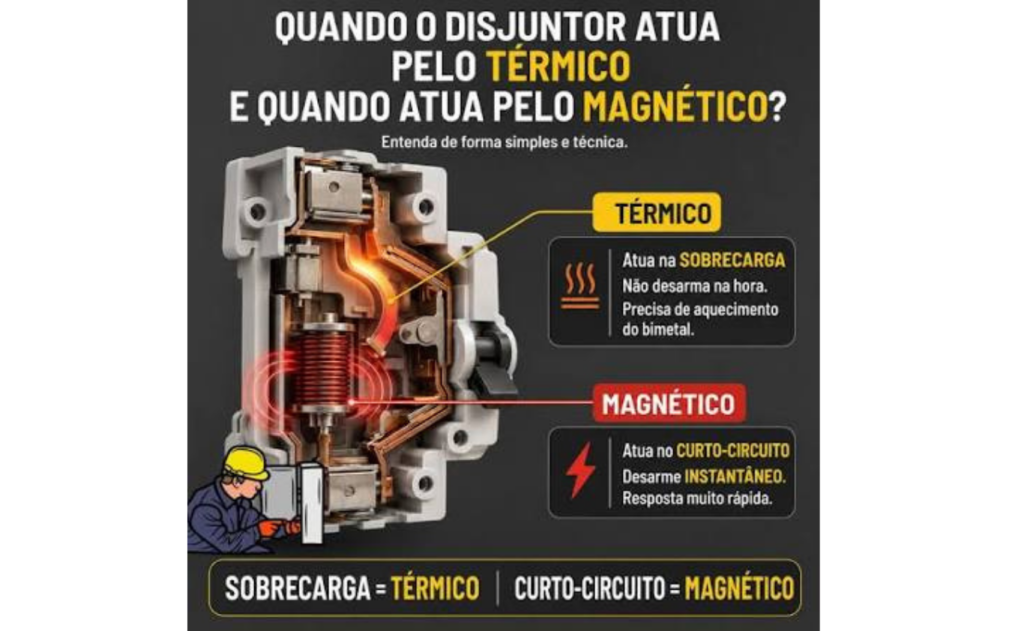

Imagine que você tenha um circuito protegido por um disjuntor convencional.

Ele tem uma função importante: proteger os condutores e a instalação contra situações de sobrecorrente, como sobrecarga e curto-circuito.

O DR trabalha com outro princípio.

Ele detecta uma corrente diferencial-residual, isto é, uma diferença entre a corrente que passa pelos condutores monitorados.

Por isso, um não deve ser tratado como substituto automático do outro.

Existem também equipamentos que combinam as duas funções, chamados de disjuntores diferenciais residuais (DDR).

Já o IDR tem como função principal a proteção diferencial e, por isso, normalmente precisa estar associado à proteção contra sobrecorrente adequada. A Schneider Electric diferencia essas funções ao explicar IDR e DDR.

Por que o DR de 30 mA é tão importante?

Quando o assunto é proteção adicional de pessoas contra choque elétrico, a NBR 5410 reconhece como proteção adicional os dispositivos diferenciais-residuais com corrente diferencial-residual nominal igual ou inferior a 30 mA.

É por isso que você encontrará tantos dispositivos residuais residenciais especificados como:

30 mA

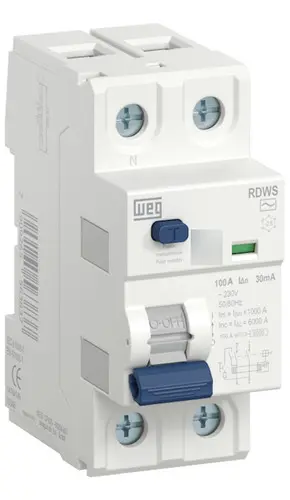

A Schneider, por exemplo, comercializa IDRs de alta sensibilidade de 30 mA especificamente para proteção contra choques elétricos em instalações residenciais e industriais.

Mas atenção:

30 mA não significa que o DR possa deixar de existir ou que uma instalação inteira fique automaticamente segura.

Proteção elétrica é um conjunto.

É necessário considerar:

• aterramento;
• condutor de proteção;
• disjuntores;
• dimensionamento dos cabos;
• conexões;
• quadro;
• equipamentos;
• DR adequado;
• instalação correta.

O que acontece quando existe uma fuga de corrente?

Vamos imaginar uma situação.

Uma máquina de lavar apresenta um problema de isolamento interno.

Parte da corrente elétrica começa a escapar para a carcaça metálica.

Se uma pessoa tocar no equipamento em determinadas condições, essa corrente poderá encontrar o corpo humano como caminho.

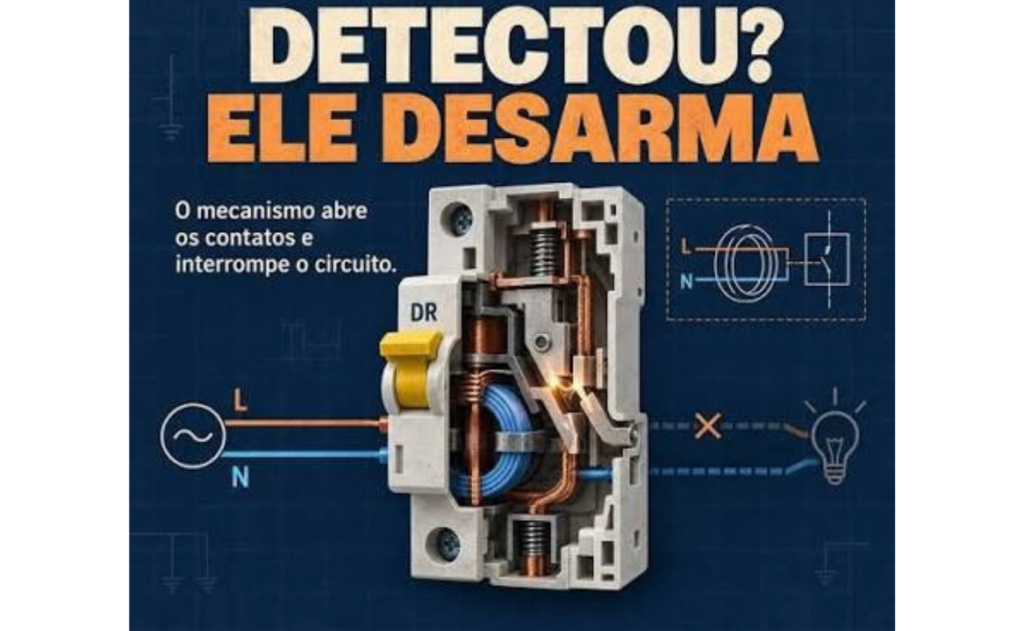

O DR monitora o circuito e pode detectar a diferença de corrente provocada pela fuga.

Quando a corrente diferencial atinge a condição de atuação do dispositivo, ele interrompe o circuito.

É essa atuação rápida que ajuda a reduzir o risco e a gravidade de um choque elétrico.

É por isso que DR combina tanto com banheiro e áreas molhadas

Agora chegamos ao ponto mais importante para quem está reformando a casa aos poucos.

A presença de água aumenta a preocupação com segurança elétrica, e o Ministério de Minas e Energia alerta que a umidade facilita a condução da corrente elétrica e aumenta o potencial de acidentes.

A NBR 5410 determina proteção adicional por DR de alta sensibilidade, com corrente diferencial-residual nominal igual ou inferior a 30 mA, para circuitos que atendem pontos de utilização em locais contendo banheira ou chuveiro. A mesma seção trata de tomadas em áreas externas e de determinadas tomadas internas que possam alimentar equipamentos no exterior.

Por isso, quando falamos em priorizar proteção, banheiro e circuitos associados a equipamentos em áreas molhadas merecem atenção especial.

“Não consigo colocar DR na casa inteira. E agora?”

Essa é uma das partes que eu considero mais importantes deste artigo.

Nem todo mundo consegue parar a casa inteira, mexer no quadro, separar todos os circuitos e fazer uma reforma elétrica completa de uma só vez.

Às vezes é uma casa antiga.

Às vezes o quadro é pequeno.

Às vezes o orçamento é apertado.

E às vezes a pessoa está reformando aos poucos.

Nessa situação, o caminho correto não é simplesmente instalar um DR “em qualquer lugar”.

A proteção precisa ser aplicada ao circuito correto.

Um eletricista pode avaliar a instalação e planejar a proteção dos circuitos prioritários, inclusive utilizando um pequeno quadro ou seção de distribuição adequada quando necessário.

Isso é muito diferente de pegar um DR e simplesmente colocá-lo perto de uma tomada.

O ponto elétrico precisa estar dentro do circuito efetivamente protegido pelo dispositivo.

Então posso colocar o DR perto da tomada?

Aqui é preciso explicar corretamente.

Se você está pensando:

“Não posso colocar DR na casa inteira; então vou colocar um DR próximo à tomada da máquina de lavar.”

A ideia de priorizar aquela carga faz sentido como estratégia de projeto, mas a execução não deve ser feita como uma adaptação improvisada na tomada.

O profissional precisa definir onde o dispositivo será instalado para proteger o circuito.

Em alguns casos, isso pode significar um quadro próximo ao local.

Em outros, o circuito pode ser protegido desde o quadro principal.

Em outros ainda, pode fazer sentido usar uma solução diferencial individual compatível com o circuito.

Tudo depende da instalação.

Não é simplesmente um dispositivo que você coloca na frente da tomada.

Quais pontos eu priorizaria em uma casa que não tem DR geral?

Como orientação editorial e pensando em segurança, eu colocaria como prioridade para avaliação profissional:

1. Circuito do chuveiro

É um ponto de grande atenção porque reúne eletricidade, água e contato direto do usuário com o equipamento.

Além disso, a NBR 5410 inclui os circuitos que atendem locais com banheira ou chuveiro entre aqueles que devem contar com proteção adicional por DR de alta sensibilidade.

2. Máquina de lavar

A lavanderia é outro lugar que merece atenção.

Existe água, equipamento elétrico, partes metálicas e possibilidade de contato durante operação, limpeza ou manutenção.

A NBR 5410 também estabelece regras específicas para instalações de áreas de serviço e lavanderias, inclusive quanto aos pontos de tomada.

Aqui é importante diferenciar uma coisa:

o fato de a máquina de lavar estar na lavanderia não significa que qualquer tomada improvisadamente próxima dela possa receber um DR sem análise do circuito.

O circuito deve ser corretamente projetado e protegido.

3. Torneira elétrica

Essa é uma aplicação que merece bastante atenção.

Você possui:

água + pessoa + equipamento elétrico.

Por isso, o circuito precisa ser corretamente dimensionado, com condutores, proteção contra sobrecorrente, aterramento e proteção diferencial adequados.

4. Tomadas em áreas externas

A NBR 5410 prevê proteção adicional por DR de alta sensibilidade para os circuitos que alimentam tomadas situadas em áreas externas e para determinadas tomadas internas que podem alimentar equipamentos no exterior.

É um ponto que muita gente esquece.

E se eu tenho uma tomada na lavanderia?

Não significa automaticamente que basta instalar um DR ao lado dela.

Primeiro é preciso descobrir:

Qual circuito alimenta essa tomada?

Ele está corretamente dimensionado?

Existe fio terra?

Qual é a proteção contra sobrecorrente?

Quais outros pontos estão ligados ao mesmo circuito?

O DR instalado protegerá efetivamente aquele circuito?

Existe neutro compartilhado com outro circuito?

Essas perguntas são muito mais importantes do que simplesmente escolher uma marca.

Uma ideia interessante para quem está reformando aos poucos

Imagine uma casa antiga que ainda não possui DR.

A pessoa não tem orçamento para fazer toda a instalação elétrica de uma vez.

Em vez de deixar tudo para o futuro, pode conversar com um profissional e estabelecer uma ordem de prioridades.

Por exemplo:

Etapa 1: avaliar e corrigir o aterramento e as condições do quadro.

Etapa 2: proteger os circuitos que exigem proteção diferencial adicional.

Etapa 3: revisar banheiro, lavanderia e cozinha.

Etapa 4: organizar os demais circuitos.

Etapa 5: ampliar a proteção conforme o projeto permitir.

Isso é muito mais seguro do que simplesmente comprar componentes e fazer adaptações por conta própria.

DR protege contra choque ou contra curto-circuito?

Essa pergunta é excelente.

A resposta é:

O DR tem outra função.

Ele é voltado para corrente diferencial-residual, especialmente para detectar fugas.

O disjuntor termomagnético continua tendo seu papel na proteção contra sobrecorrentes.

É por isso que não devemos pensar:

“Instalei DR, então minha instalação está protegida contra tudo.”

Não.

Uma instalação segura depende do conjunto de proteções.

DR substitui aterramento?

Não.

Esse é outro erro muito perigoso.

O aterramento e o dispositivo diferencial têm funções distintas.

O sistema de aterramento fornece um caminho de proteção adequado para correntes de falha e ajuda a manter as massas em condições seguras.

O DR monitora correntes diferenciais e pode desligar o circuito quando detecta uma fuga compatível com sua característica de atuação.

Uma instalação não deve usar o DR como desculpa para deixar o aterramento de lado.

O próprio Inmetro destaca a importância do condutor de proteção e do sistema de aterramento nas instalações compatíveis com equipamentos que requerem terra.

DR também protege aparelhos?

Essa é outra diferença importante.

A principal razão para o DR de alta sensibilidade em uma instalação residencial é a proteção adicional contra choque elétrico.

Ele também pode atuar diante de falhas de isolamento que envolvam fuga para a terra, ajudando a reduzir determinados riscos de dano e incêndio associados à fuga de corrente. Fabricantes de dispositivos diferenciais destacam proteção de pessoas e também proteção contra riscos de incêndio relacionados a fuga à terra.

Mas não devemos dizer que o DR substitui todas as outras proteções dos equipamentos.

Como saber se o DR está instalado?

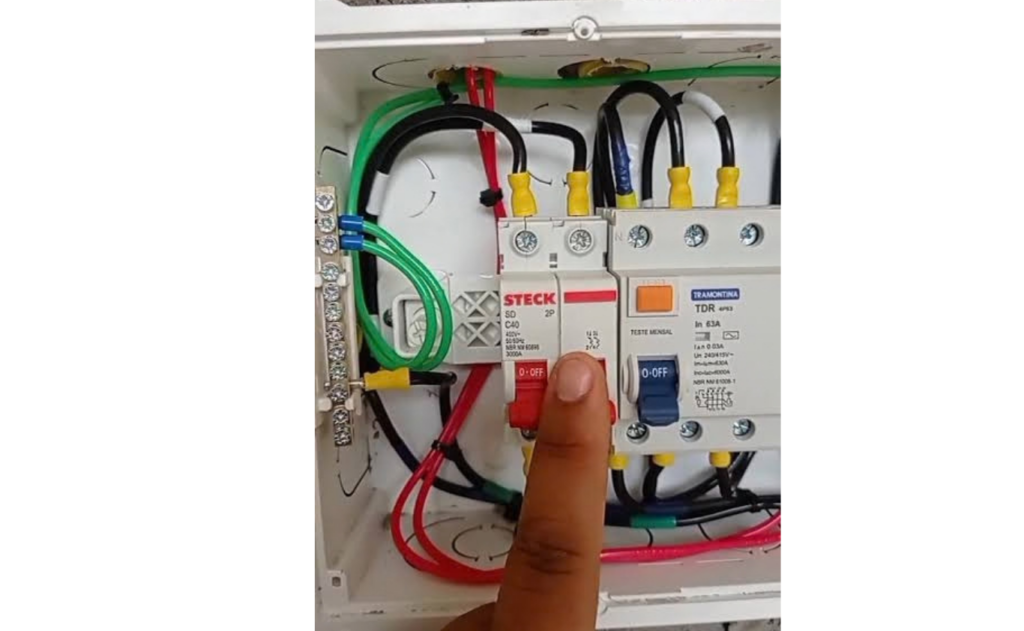

Uma característica muito fácil de identificar é o botão de teste.

A função desse botão é verificar o mecanismo diferencial do dispositivo.

A Schneider, por exemplo, destaca o botão de teste como característica dos seus dispositivos diferenciais residenciais.

Importante:

Não recomendamos que o leitor abra o quadro elétrico para fazer testes, aperto de bornes ou alterações sozinho.

A verificação deve seguir as orientações do fabricante e ser realizada de forma segura.

O DR fica desarmando toda hora. O que pode ser?

Isso é outro problema que aparece bastante.

A pessoa instala o DR e começa a pensar:

“Esse negócio é ruim, fica desligando toda hora.”

Mas pode existir outro motivo.

Se o dispositivo detecta uma fuga de corrente, ele pode estar simplesmente fazendo exatamente a função para a qual foi instalado.

A causa pode estar em:

• equipamento com fuga;
• cabo danificado;
• isolamento deteriorado;
• umidade;
• ligação incorreta;
• problema de neutro;
• somatório de pequenas fugas;
• aparelho com defeito.

Por isso, não se deve simplesmente travar o DR, retirar o dispositivo ou fazer uma “gambiarra” para ele parar de desarmar.

É necessário descobrir a origem da fuga.

E se o DR desarma quando ligo a máquina de lavar?

Pode ser um sinal de que existe uma fuga de corrente no equipamento ou na instalação.

Isso não significa automaticamente que a máquina esteja condenada.

Pode existir problema no cabo, plugue, tomada, isolamento, umidade ou outro componente.

O correto é interromper o uso e solicitar avaliação.

E se desarma quando ligo o chuveiro?

A mesma lógica.

Não fique religando repetidamente o dispositivo sem saber o motivo.

O chuveiro pode ter uma falha de isolamento, problema de ligação ou outra condição que precisa ser verificada.

Como o chuveiro está em um local com água, a situação merece atenção especial.

“Mas minha casa é antiga. Ainda vale a pena colocar DR?”

Sim, justamente uma instalação antiga merece ser avaliada com atenção.

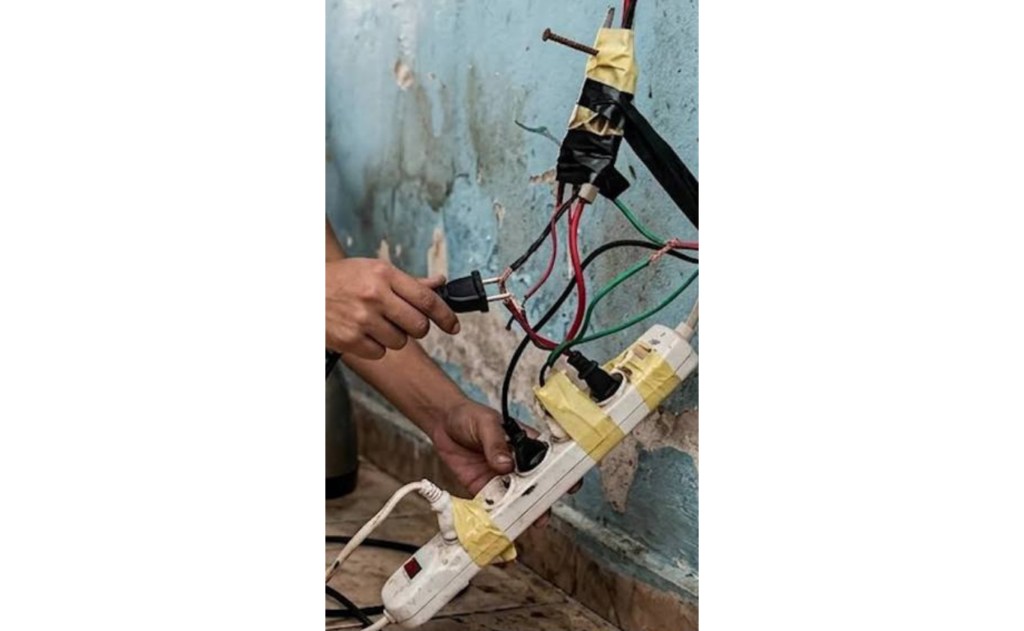

Casas antigas podem ter:

• emendas antigas;
• fios ressecados;
• quadros desatualizados;
• circuitos sem separação adequada;
• ausência de aterramento adequado;
• tomadas sobrecarregadas;
• adaptações feitas ao longo dos anos.

O Ministério de Minas e Energia alerta para riscos associados a fios danificados, sobrecarga, adaptações improvisadas e uso de aparelhos em ambientes úmidos.

Por isso, adicionar proteção sem verificar as condições básicas da instalação pode não resolver tudo.

Uma casa pequena também precisa de DR?

Sim.

O tamanho da casa não elimina o risco elétrico.

Uma casa pequena pode ter:

• chuveiro;
• máquina de lavar;
• geladeira;
• forno;
• torneira elétrica;
• tomadas externas;
• equipamentos de cozinha.

Segurança elétrica não deve ser tratada como luxo.

Vale a pena colocar DR somente nos circuitos mais importantes?

Essa é justamente a questão que interessa a quem está fazendo a instalação por etapas.

O projeto deve ser feito por profissional habilitado, mas a estratégia de priorizar circuitos de maior risco pode fazer sentido quando uma reforma completa não é possível imediatamente.

A NBR 5410 não trata simplesmente de “ter um DR em algum lugar da casa”; ela estabelece proteção adicional para determinados circuitos e situações. Por isso, o mais importante é que o circuito correspondente esteja efetivamente protegido.

Essa diferença parece pequena, mas é fundamental.

Onde colocar o link de um DR no seu artigo?

Para monetização no BlumeHub, eu sugiro colocar os links em pontos onde o leitor já entendeu o problema.

Primeiro ponto — depois da explicação do DR

Segundo ponto — na seção do chuveiro

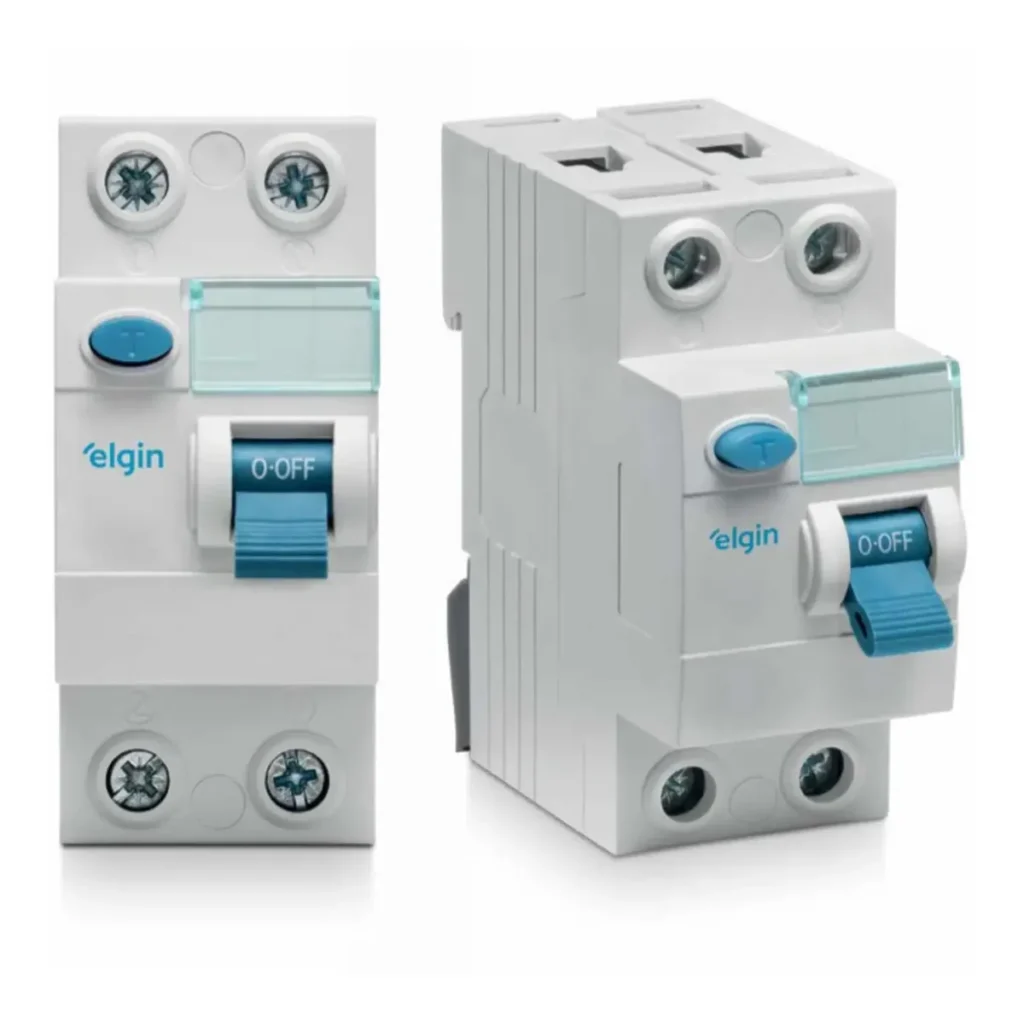

O que observar antes de comprar um DR?

Não compre simplesmente porque está escrito “30 mA”.

Confira:

1. Sensibilidade

Para proteção adicional contra choque elétrico, a referência é o DR de alta sensibilidade, normalmente 30 mA ou inferior, conforme a aplicação.

2. Corrente nominal

O dispositivo precisa ser adequado ao circuito e à instalação.

3. Número de polos

O número de polos depende da configuração elétrica do circuito.

4. Tipo do dispositivo

Verifique se você precisa de IDR ou DDR, conforme o projeto.

5. Tipo de corrente residual

Dependendo das cargas eletrônicas presentes, pode haver necessidade de um tipo específico de DR.

6. Tensão

Confira se o dispositivo é compatível com a tensão do sistema.

7. Norma do produto

Procure produtos certificados e compatíveis com as normas técnicas aplicáveis.

Uma atenção especial com chuveiro e torneira elétrica

Chuveiros e torneiras elétricas são cargas de potência elevada.

Por isso, não devemos simplesmente pensar:

“Vou colocar um DR e pronto.”

O circuito precisa estar correto em todos os aspectos.

Isso inclui:

cabos corretamente dimensionados + disjuntor adequado + aterramento + DR compatível + conexões corretas.

Um componente de proteção não corrige uma instalação subdimensionada.

E o DR para máquina de lavar?

A máquina de lavar geralmente fica em área de serviço, onde há água, piso potencialmente úmido e equipamentos elétricos.

Por isso, vale dar atenção especial ao circuito que alimenta a tomada.

[IMAGEM — Máquina de lavar, tomada e circuito elétrico corretamente protegido AQUI]

Uma tomada protegida por DR não significa que você possa usar:

• extensão improvisada;
• benjamim;
• adaptador inadequado;
• tomada frouxa;
• plugue danificado.

Segurança elétrica começa antes do DR.

DR é proteção contra choque, não autorização para fazer gambiarra

Essa frase merece destaque.

O DR reduz o risco associado às correntes de fuga, mas não transforma uma instalação improvisada em uma instalação segura.

Não use:

• fio desencapado;
• emenda mal isolada;
• tomada que aquece;
• extensão subdimensionada;
• disjuntor maior que o cabo suporta;
• aterramento improvisado;
• ponte entre neutro e terra;
• adaptações feitas sem conhecimento técnico.

DR + aterramento + disjuntor: cada um tem seu papel

Uma forma simples de entender é:

Essas proteções não são simplesmente substitutas umas das outras.

Uma instalação elétrica segura trabalha com coordenação entre diferentes medidas de proteção.

Minha opinião sobre quem não consegue reformar a casa inteira

Aqui está o ponto principal que eu gostaria que o leitor levasse deste artigo.

Muita gente deixa a segurança elétrica para depois porque acredita que precisa gastar uma fortuna para refazer toda a instalação de uma única vez.

Nem sempre esse é o único caminho.

Converse com um eletricista e veja quais circuitos podem ser priorizados.

Principalmente os que envolvem:

• chuveiro;
• banheiro;
• lavanderia;
• máquina de lavar;
• torneira elétrica;
• áreas externas;
• equipamentos próximos à água.

A proteção deve ser projetada corretamente para o circuito.

E conforme houver condições financeiras, a instalação pode passar por novas etapas de modernização.

Perguntas frequentes sobre DR

O DR evita o choque elétrico?

Ele não torna o choque impossível, mas é um dispositivo de proteção adicional projetado para detectar correntes diferenciais e desligar o circuito, reduzindo o risco associado a determinados choques e fugas.

Preciso colocar DR na casa toda?

O projeto pode utilizar diferentes estratégias de proteção, conforme a instalação. A NBR 5410 estabelece proteção adicional por DR de alta sensibilidade para determinados circuitos, e a definição de quais circuitos serão protegidos deve considerar o projeto elétrico.

Posso colocar somente perto da máquina de lavar?

A proteção deve ser aplicada ao circuito, e não simplesmente à tomada. Um profissional deve definir a solução e o ponto correto de instalação.

DR substitui o disjuntor?

Não necessariamente. IDR e disjuntor termomagnético possuem funções diferentes. Um DDR pode combinar funções, dependendo do dispositivo.

DR substitui aterramento?

Não. O aterramento continua sendo uma parte importante da instalação elétrica.

Por que o DR desarma?

Normalmente porque detectou uma corrente diferencial dentro das condições de atuação do dispositivo. A causa pode ser uma fuga no equipamento ou na instalação.

Posso colocar DR sozinho em casa?

A instalação deve ser dimensionada por profissional qualificado, considerando o circuito, os condutores, o disjuntor, o aterramento e as características das cargas.

Conclusão: não espere a reforma inteira para começar a pensar em segurança

O DR é uma das proteções mais importantes quando falamos em redução do risco de choque elétrico, principalmente em instalações onde existe água e contato frequente das pessoas com equipamentos elétricos.

E aqui está a mensagem mais importante:

você não deve pensar somente em “DR na casa toda ou nenhum DR”.

Quando uma reforma completa não é possível imediatamente, vale conversar com um profissional e avaliar a proteção dos circuitos prioritários, especialmente aqueles ligados a chuveiro, banheiro, lavanderia, máquina de lavar, torneira elétrica e determinadas tomadas externas.

A NBR 5410 prevê proteção adicional por DR de alta sensibilidade para circuitos associados a locais com banheira ou chuveiro e para determinadas tomadas em áreas externas.

Mas não esqueça:

DR não corrige instalação malfeita.

Ele não substitui:

• aterramento;
• disjuntor;
• cabos corretamente dimensionados;
• conexões adequadas;
• manutenção;
• instalação profissional.

Use o DR como parte de um sistema de proteção elétrica.

Transparência — BlumeHub.com

Este conteúdo é informativo e não substitui projeto, inspeção ou serviço de profissional habilitado.

Este artigo pode conter links de afiliados. Caso você realize uma compra por meio de um desses links, o BlumeHub poderá receber uma comissão, sem custo adicional para você.

Antes de comprar um dispositivo DR, confira a corrente nominal, número de polos, tensão, tipo de dispositivo, sensibilidade, compatibilidade com o circuito e as normas aplicáveis. A instalação elétrica deve ser executada conforme o projeto e as orientações técnicas pertinentes.
