Aprenda de forma simples como escolher a bitola do cabo elétrico e o disjuntor para iluminação, tomadas, chuveiro, ar-condicionado e outros equipamentos, seguindo os principais critérios da NBR 5410.

Como saber qual fio usar em cada instalação elétrica?

Escolher o fio ou cabo elétrico correto é uma das partes mais importantes de uma instalação elétrica.

Muita gente olha apenas para a potência do equipamento e pensa:

“Esse aparelho tem 5.000 W, então é só escolher um cabo que aguente essa potência.”

Mas não é tão simples assim.

O dimensionamento correto precisa considerar a corrente elétrica, a seção do condutor, o tipo de instalação, o comprimento do circuito, a temperatura, o agrupamento dos cabos e outros fatores.

Por isso, aquela famosa tabela de “bitola x amperagem” que encontramos na internet deve ser utilizada apenas como referência inicial, e não como substituta do dimensionamento da instalação.

A ABNT NBR 5410 – Instalações elétricas de baixa tensão estabelece os requisitos para que as instalações ofereçam segurança às pessoas, aos animais e aos equipamentos.

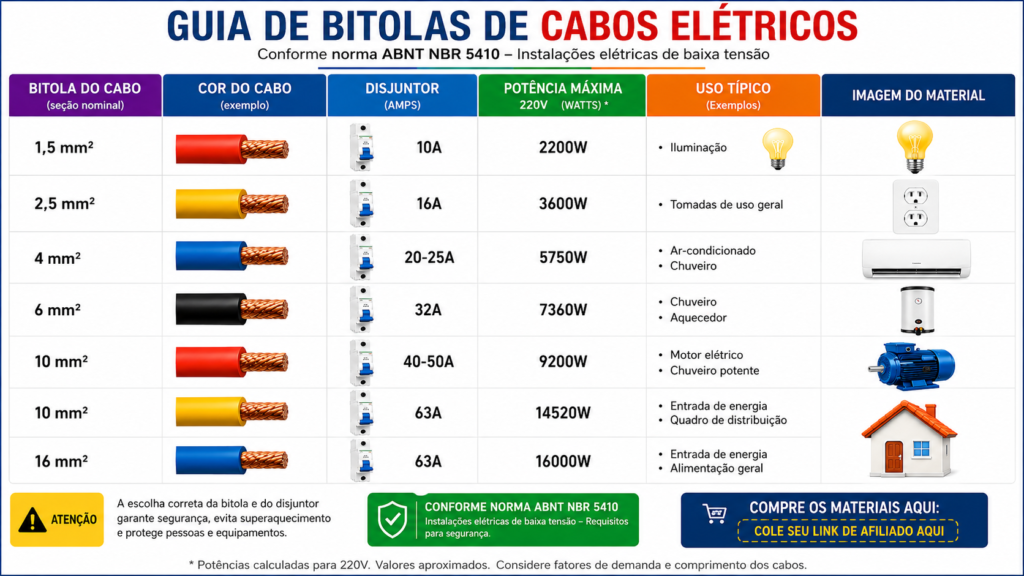

Guia visual de seções de cabos e aplicações comuns. Os valores são apenas orientativos e não substituem o dimensionamento conforme a ABNT NBR 5410.

O que significa 1,5 mm², 2,5 mm², 4 mm² e 6 mm²?

Quando vemos escrito:

1,5 mm²
2,5 mm²
4 mm²
6 mm²
10 mm²
16 mm²

estamos falando da seção nominal do condutor.

De maneira simples, podemos entender que quanto maior a seção do cabo, maior tende a ser sua capacidade de conduzir corrente.

Mas atenção:

um cabo maior não significa automaticamente que podemos colocar um disjuntor maior.

O disjuntor precisa proteger o circuito e o condutor, e sua escolha depende do dimensionamento completo.

Cabo de 1,5 mm²: onde normalmente é utilizado?

O cabo de 1,5 mm² é muito utilizado em circuitos de iluminação.

Em uma residência, por exemplo, podemos encontrar esse cabo alimentando:

lâmpadas;
luminárias;

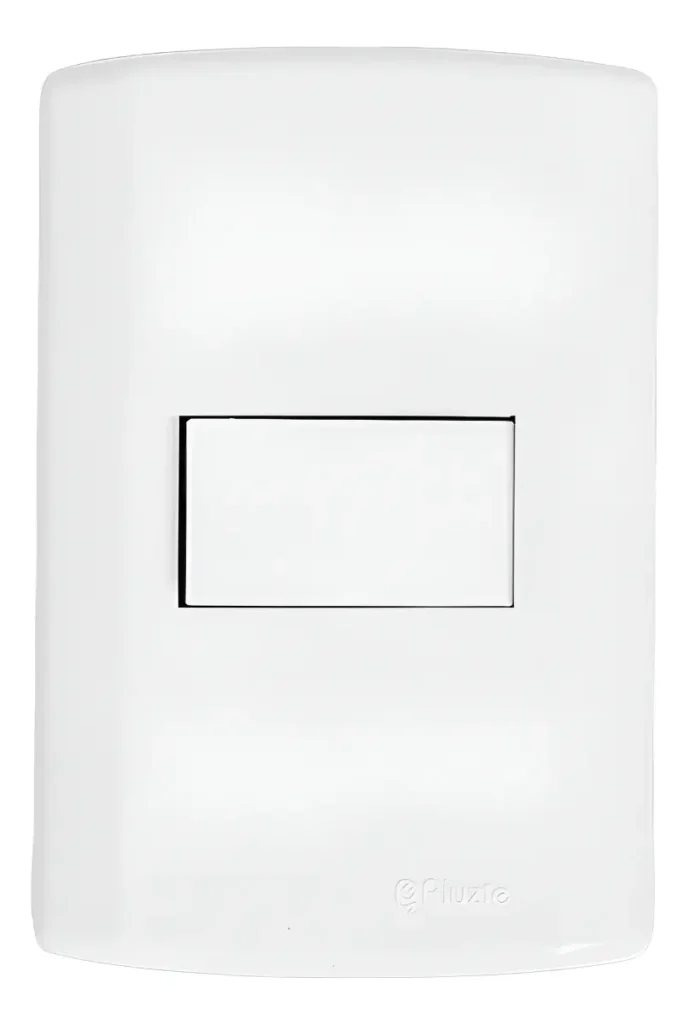

interruptores;
circuitos de iluminação.

A seção mínima para circuitos de iluminação é um dos pontos tradicionalmente associados à NBR 5410.

Mas isso não significa que qualquer circuito com cabo de 1,5 mm² possa receber qualquer carga.

O disjuntor e a capacidade de condução do cabo precisam ser compatíveis com as condições reais da instalação.

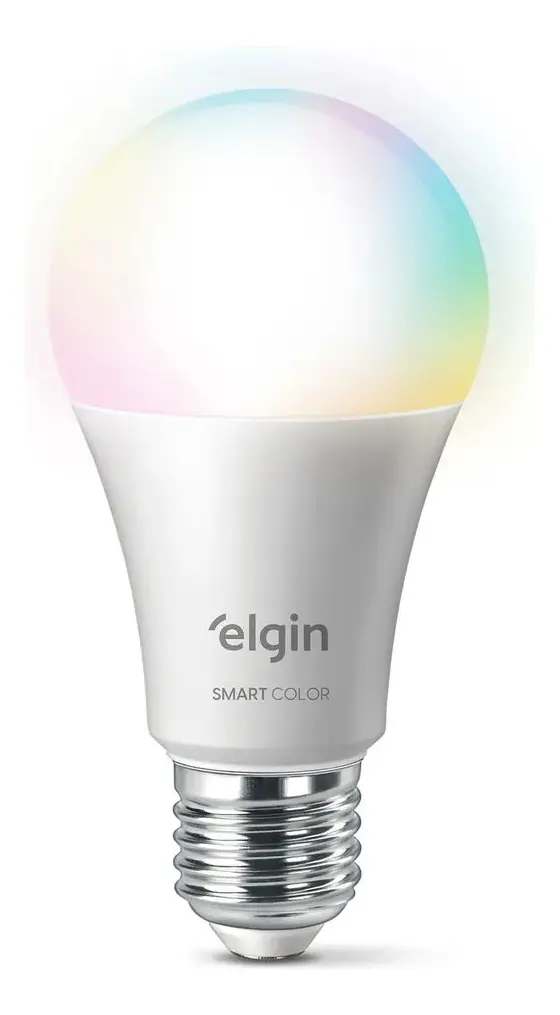

Cabo de 1,5 mm² é muito utilizado em circuitos de iluminação residencial.

Cabo de 2,5 mm²: tomadas

O 2,5 mm² é muito comum em circuitos de tomadas de uso geral.

É encontrado, por exemplo, em circuitos que alimentam:

televisão;
computador;
ventilador;
carregadores;
pequenos eletrodomésticos;
tomadas de uso geral.

Uma informação importante para o iniciante é que tomada não significa necessariamente que podemos ligar qualquer aparelho nela.

Uma tomada pode receber equipamentos com potências muito diferentes.

Por isso, equipamentos de maior potência normalmente precisam de circuito próprio, devidamente dimensionado.

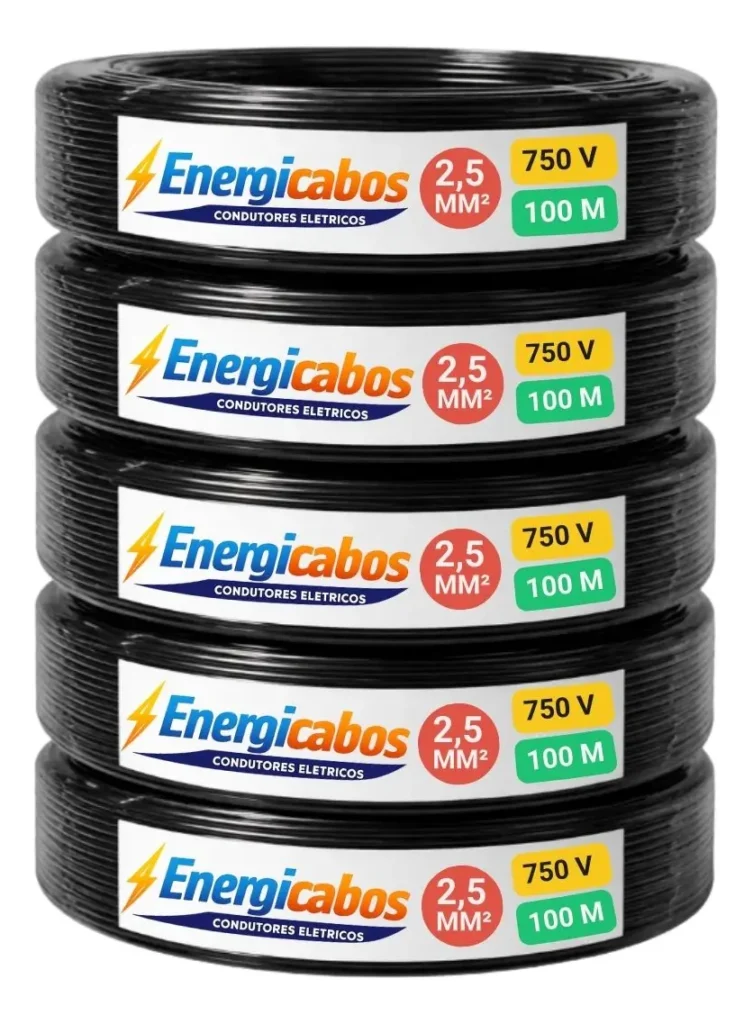

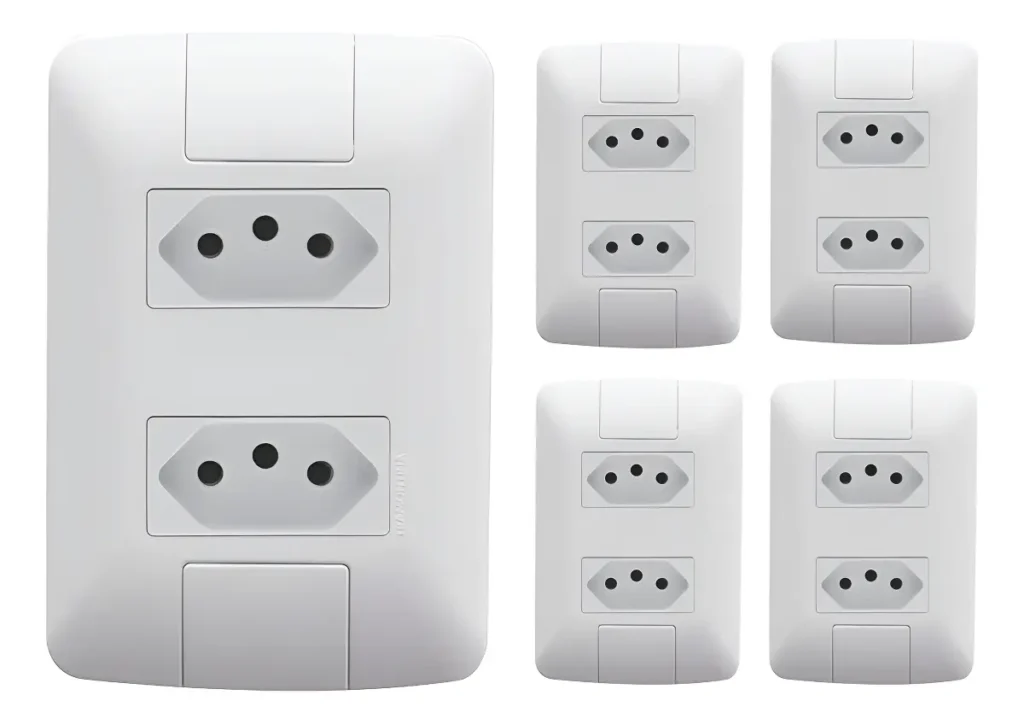

O cabo de 2,5 mm² é muito utilizado em circuitos de tomadas, mas a carga do circuito também precisa ser considerada.

E para chuveiro elétrico?

Aqui é onde muita gente comete um erro.

O chuveiro elétrico possui uma potência relativamente alta e normalmente deve possuir circuito dedicado.

Por exemplo:

Um chuveiro de:

5.500 W em 220 V

terá uma corrente aproximada de:

I = P ÷ V

I = 5.500 ÷ 220

I = 25 A

Perceba que já estamos falando de uma corrente muito maior do que a encontrada em um circuito simples de iluminação.

Porém, não devemos concluir automaticamente que um cabo de determinada bitola e um disjuntor de determinada amperagem sempre serão adequados.

O dimensionamento precisa considerar as condições da instalação.

Chuveiros elétricos geralmente precisam de circuito exclusivo e dimensionamento adequado do cabo e da proteção.

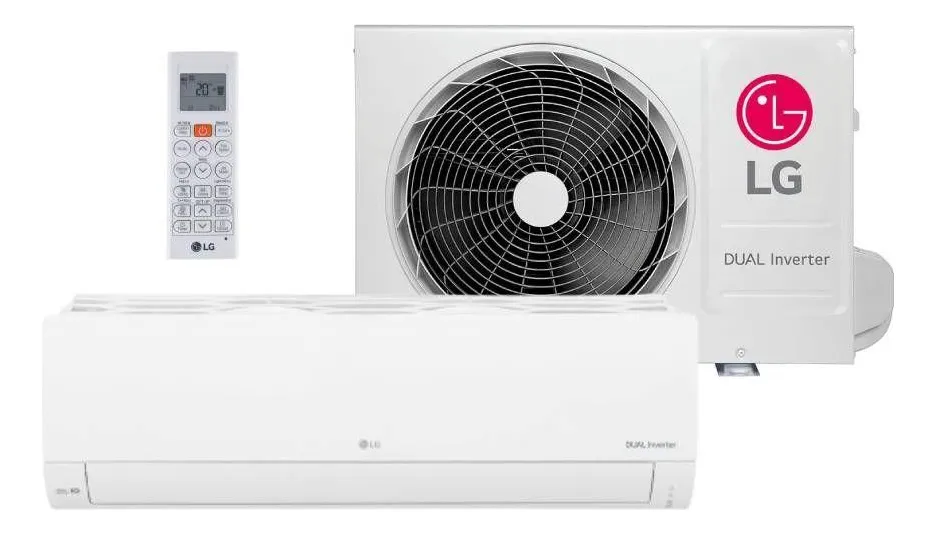

E o ar-condicionado?

O ar-condicionado também merece atenção.

Dependendo do modelo, potência, tensão e corrente do equipamento, ele pode precisar de um circuito específico.

Antes de comprar o cabo, confira a placa de identificação do equipamento ou o manual do fabricante.

Procure informações como:

tensão;
potência;
corrente nominal;
corrente máxima;
disjuntor recomendado;
seção do cabo recomendada.

A potência e a corrente do ar-condicionado devem ser verificadas antes do dimensionamento do circuito.

Como calcular a corrente de um aparelho?

Existe uma fórmula simples que ajuda a entender o princípio:

I = P ÷ V

Onde:

I = corrente em ampères (A)
P = potência em watts (W)
V = tensão em volts (V)

Exemplo

Imagine um equipamento de:

4.400 W

ligado em:

220 V

Temos:

4.400 ÷ 220 = 20 A

Portanto, a corrente nominal aproximada seria de 20 A.

Mas atenção:

20 A de corrente calculada não significa automaticamente que devemos instalar um cabo de 2,5 mm² com disjuntor de 20 A.

É justamente nesse ponto que entra o dimensionamento conforme a instalação.

Por que não podemos escolher o cabo somente pela potência?

Imagine dois cabos iguais de 2,5 mm².

Um pode estar:

instalado em eletroduto;
com vários outros cabos juntos;
em uma região quente;
percorrendo uma distância grande.

Outro pode estar:

instalado em condições diferentes;
com menos cabos agrupados;
em outra temperatura;
com outro método de instalação.

A capacidade de condução de corrente pode ser diferente.

Por isso, a seção do cabo não pode ser escolhida apenas olhando uma tabela simples de internet.

O comprimento do cabo também importa

Outro ponto que muitas pessoas esquecem é a queda de tensão.

Quanto maior for a distância entre o quadro e o equipamento, maior pode ser a queda de tensão.

Isso é especialmente importante em:

motores;
bombas;
portões;
ar-condicionado;
equipamentos de alta potência;
instalações com circuitos muito longos.

Por isso, em determinadas situações, pode ser necessário utilizar uma seção maior mesmo que a corrente aparentemente permita uma seção menor.

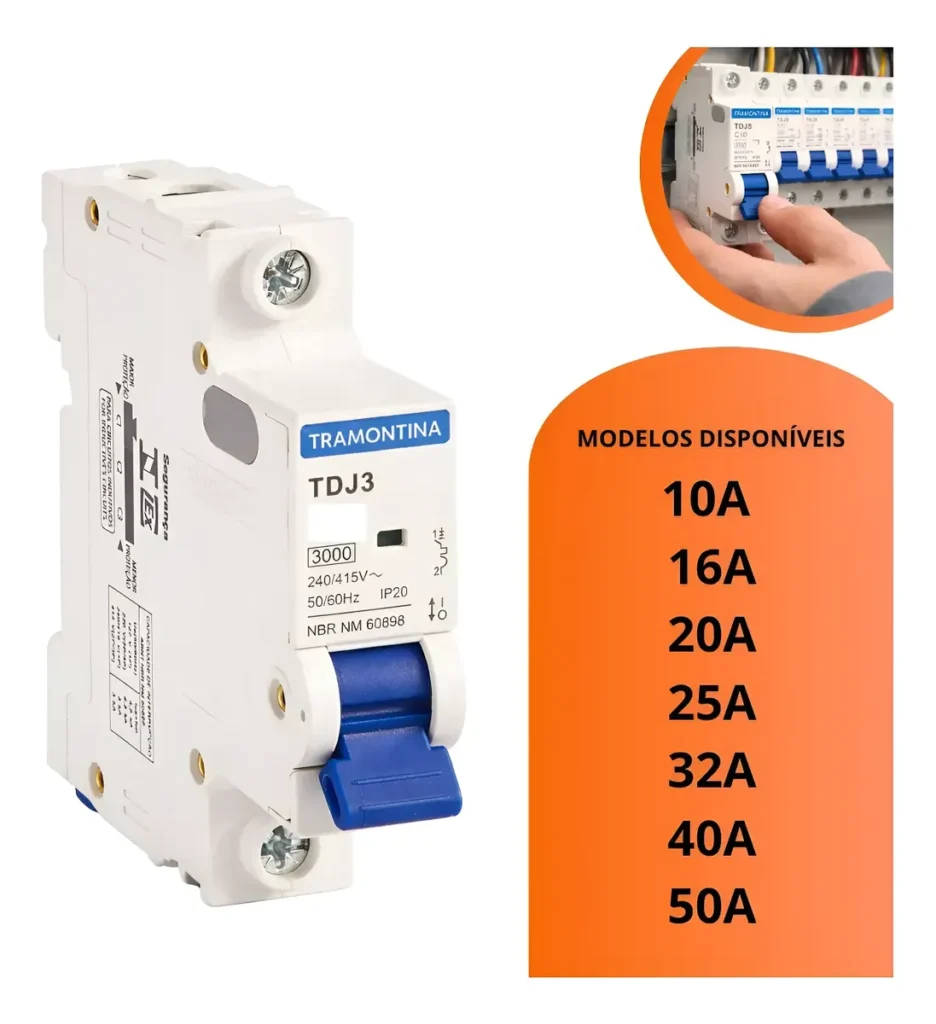

E o disjuntor? Como escolher?

O disjuntor não deve ser escolhido simplesmente porque “é o mesmo número de amperes que aparece na tabela”.

A função do disjuntor é proteger o circuito contra situações como sobrecarga e curto-circuito, dentro das características do dispositivo e da instalação.

Um erro perigoso seria colocar um disjuntor maior apenas para evitar que ele desarme.

Por exemplo:

“O disjuntor de 20 A está desarmando. Vou colocar um de 32 A.”

Não faça isso sem verificar o motivo do desarme e o dimensionamento do circuito.

Se o cabo não suportar a corrente nas condições existentes, aumentar o disjuntor pode aumentar o risco de superaquecimento e incêndio.

Como escolher o material elétrico?

Na hora de comprar fios e cabos, não olhe apenas para o preço.

Procure produtos de fabricantes confiáveis e verifique a certificação aplicável.

O Inmetro informa que fios e cabos elétricos sujeitos à certificação compulsória precisam atender aos requisitos estabelecidos na regulamentação e possuir registro aplicável para comercialização.

O próprio Inmetro disponibiliza consulta para verificar produtos, empresas e certificados.

🔗 LINK PARA COLOCAR NO ARTIGO

Verifique a certificação do cabo no Inmetro

Consultar informações do Inmetro sobre fios e cabos elétricos

🛒 Onde comprar os materiais?

Aqui é um ótimo lugar para você

🛒 Links recomendados

👉 Cabo 1,5 mm² — VER OFERTAS

👉 Cabo 2,5 mm² — VER OFERTAS

👉 Cabo 4 mm² — VER OFERTAS

👉 Cabo 6 mm² — VER OFERTAS

👉 Disjuntores — VER OFERTAS

👉 Materiais para instalação elétrica — VER OFERTAS

👉 Ar Cond Samsung Windfree— VER OFERTAS

⚠️ A tabela de bitolas é uma referência, não um projeto elétrico

Esse é um aviso que eu recomendo deixar bem visível no seu artigo.

ATENÇÃO: As informações apresentadas neste artigo têm finalidade educativa. A escolha da seção do condutor, do disjuntor e dos demais dispositivos de proteção deve considerar as características reais da instalação e os requisitos das normas aplicáveis. Para instalações novas, reformas importantes ou circuitos de maior potência, procure um profissional habilitado.

A NBR 5410 estabelece condições para instalações elétricas de baixa tensão e busca garantir segurança, funcionamento adequado e conservação dos bens.

Tabela rápida para entender as aplicações

Cabo	Aplicação comum
1,5 mm²	Iluminação
2,5 mm²	Tomadas de uso geral
4 mm²	Alguns circuitos de maior carga
6 mm²	Cargas maiores, dependendo do dimensionamento
10 mm²	Alimentadores e cargas de maior potência
16 mm²	Alimentadores e circuitos de maior capacidade

Importante: essa tabela mostra aplicações comuns, não uma regra para escolher automaticamente o disjuntor.

🔎 Como saber qual cabo comprar?

Antes de comprar, faça este pequeno checklist:

1. Veja a potência do equipamento

Confira a etiqueta ou manual.

2. Veja a tensão

Pode ser 127 V, 220 V ou outra tensão prevista para o equipamento.

3. Calcule a corrente aproximada

Use:

I = P ÷ V

4. Verifique o comprimento do circuito

Circuitos longos podem exigir atenção especial à queda de tensão.

5. Veja como o cabo será instalado

Eletroduto, canaleta, bandeja, parede, agrupamento de cabos etc.

6. Verifique a temperatura e o agrupamento

Esses fatores podem alterar a capacidade de condução de corrente.

7. Dimensione o disjuntor corretamente

O disjuntor deve proteger o circuito, e não simplesmente evitar que o sistema desarme.

🏠 Exemplos de circuitos encontrados em uma residência

Uma residência normalmente possui vários circuitos separados.

Por exemplo:

Circuito de iluminação

→ lâmpadas e luminárias

Circuito de tomadas

→ tomadas de uso geral

Circuito do chuveiro

→ chuveiro elétrico

Circuito do forno

→ forno elétrico

Circuito do ar-condicionado

→ equipamento de climatização

Circuito da máquina de lavar

→ equipamento específico

Separar corretamente os circuitos facilita a manutenção e ajuda a evitar sobrecarga.

⚡ Nunca faça isso em uma instalação elétrica

❌ Aumentar o disjuntor porque ele está desarmando.

❌ Usar cabo mais fino para economizar.

❌ Ligar chuveiro em circuito de tomada comum.

❌ Ignorar o aterramento.

❌ Misturar circuitos sem entender o projeto.

❌ Comprar cabo apenas pelo menor preço.

❌ Considerar uma tabela da internet como se fosse um projeto elétrico.

❌ Trabalhar em circuito energizado

📌 Conclusão

Escolher a bitola correta do cabo elétrico não é simplesmente olhar para uma tabela e escolher o maior número de amperes.

Para uma instalação segura, é necessário analisar corrente, potência, tensão, seção do condutor, método de instalação, comprimento do circuito, agrupamento, temperatura, queda de tensão e proteção.

A ABNT NBR 5410 é uma referência fundamental para instalações elétricas de baixa tensão no Brasil.

E na hora de comprar fios e cabos, também vale conferir se o produto está regularizado e certificado conforme as exigências aplicáveis do Inmetro.

Se você ficou com dúvida sobre qual cabo utilizar, não escolha apenas pela tabela. Em uma instalação real, procure um profissional habilitado.
